前端部分

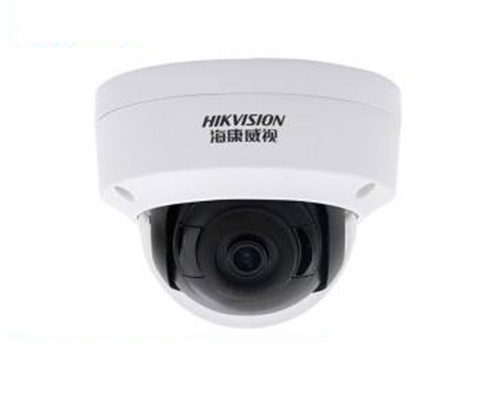

前端完成模拟视频的拍摄,探测器报警信号的产生,云台、防护罩的控制,报警输出等功能。主要包括:摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、BSV液晶拼接屏、数字扫描器、警灯、警笛等设备(设备使用情况根据用户的实际需求配置)。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号,经同轴电缆传输。电动变焦镜头将拍摄场景拉近、推远,并实现光圈、调焦等光学调整。温度、湿度传感器可探测环境内温度、湿度,从而保证内部良好的物理环境。云台、防护罩给摄像机和镜头提供了适宜的工作环境,并可实现拍摄角度的水平和垂直调整。解码器是云台、镜头控制的核心设备,通过它可实现使用微机接口经过软件控制镜头、云台。
传输部分
这里介绍的传输部分主要由同轴电缆组成。传输部分要求在前端摄像机摄录的图像进行实时传输,同时要求传输具有损耗小,可靠的传输质量,图像在录像控制中心能够清晰还原显示。
控制部分
该部分是安防监控系统的核心,它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元,它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。控制部分是实现报警和录像记录进行联动的关键部分。
